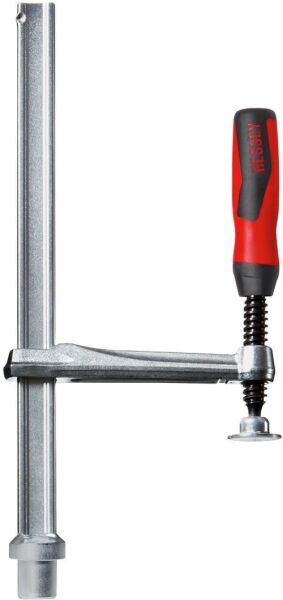

BESSEY Spannelement mit fixer Ausladung TW22-20-10-2K 200 x 100 mm

BESSEY Spannelement mit fixer Ausladung TW22-20-10-2K 200 x 100 mm

Artikelnummer:	510TW2220102K
EAN:	4008158041629
HAN:	TW22-20-10-2K
Kategorie:	Lochtischzwingen
Marke:	BESSEY

45,99 € (Netto 38,65 €)

inkl. 19% USt. , Versandkostenfreie Lieferung nach DE.

Stk

Persönliches Angebot anfordern!

Bestellbar
Lieferzeit: 11 - 12 Werktage (DE - Ausland abweichend)

Beschreibung

BESSEY Spannelement mit fixer Ausladung TW22-20-10-2K 200 x 100 mm

Auf einen Blick:

Positionsgenaues, individuelles Spannen
Vergütetes Profil und Gleitbügel für federndes, elastisches Spannen
2-Komponenten-Kunststoffgriff sowie Knebelgriff mit abgerundeten Enden, jeweils mit leichtgängiger Trapezgewindespindel und werkzeuglos wechselbarer Druckplatte
Hebelgriff mit Rastmechanismus für dosiertes, zügiges und vibrationssicheres Spannen
kompatibel mit Hubtischen der Marken Barth und Beck

100, 120 oder 140 mm Ausladung

Bei den BESSEY TW Spannelementen für Schweißtische stehen drei Griff-Varianten und drei Ausladungs-Varianten zur Wahl.

Schräg und waagrecht spannen

Möglich macht das die stufenlos schwenkbare Spindel mit einem Bereich von -52° bis +52°.

Technische Daten:

Bolzen	22 mm
Spannweite	200 mm
Ausladung	100 mm
Schiene	22x8,5 mm
Gewicht	0,995 kg

Material und Oberfläche:

Schiene und Gleitbügel aus vergütetem Stahl, verzinkt
Spindel mit Trapezgewinde, Stahl gerollt und vergütet, phosphatiert
Griff aus 2-Komponenten-Kunststoff
Knebel aus Stahl, verzinkt
Druckplatte aus Stahl, phosphatiert
Verbindungselemente aus Stahl, verzinkt oder phosphatiert

Anwendungsbereiche:

Metallbau
Schlosserarbeiten
Sicher schweißen mit dem Spannwerkzeugspezialisten

Know-how für die Tischarbeit

Spannelemente für Schweißtische mit 28er- und 16er-Lochung bündeln bei BESSEY die Erfahrung aus vielen Jahrzehnten Spannwerkzeugentwicklung. Das Sortiment reicht von Standard-Spannelementen mit drei Griffvarianten und wahlweise fixer oder variabler Ausladung bis zu Sonderlösungen. Dazu zählen ein Spannelement mit hitzebeständiger Spezialdruckplatte und eine Greifarmvariante, die den Arbeitsbereich frei zugänglich lässt. Tisch-Spannaufsätze sind für ovale, runde und eckige Werkstücke erhältlich. Der Schwenk-Adapter erweitert das Spannen um schräge und waagrechte Positionen. Alle Elemente sind werkzeuglos auf dem Tisch integrierbar und ermöglichen komfortables, sicheres und punktgenaues Arbeiten.

Pflegehinweise des Herstellers:

Regelmäßige Wartung notwendig, nur dann Gewähr auf sicheren Halt (kein Rutschen des Gleitbügels).
Generell Schmutz entfernen.
Schiene stets frei von Fett, Öl oder angetrocknetem Leim, Wachsen und silikonhaltigen Trennmitteln halten.
Spindel regelmäßig reinigen und ölen.
Druckplatte regelmäßig reinigen und ölen (nicht bei Hebelausführung).
Bei Glanzbildung auf der Schiene mit Schmirgelleinen (100er-Körnung) an beiden Schmalseiten aufrauen.
Sperrklinke regelmäßig reinigen und ölen (nur bei Hebelausführung).

Sicherheitshinweise des Herstellers:

Verwenden Sie das Produkt nur im Originalzustand.
Verwenden Sie das Produkt nur bestimmungsgemäß. Falscher Gebrauch kann Personen- oder Sachschäden hervorrufen.
Schützen Sie Ihre Augen mit einer Schutzbrille.
Schützen Sie Ihre Hände durch Arbeits- oder Montagehandschuhe.
Schützen Sie Ihre Füße durch das Tragen von Sicherheitsschuhen.
Der Handgriff muss stets öl- und fettfrei sein, um ein Abrutschen zu verhindern.
Das Produkt darf nicht in die Hände von Kindern gelangen.
Kleinteile dürfen nicht verschluckt oder in Körperöffnungen eingeführt werden.
Prüfen Sie das Produkt vor jedem Gebrauch auf Beschädigung und einwandfreie Funktion aller beweglichen Teile.
Ein beschädigtes Produkt darf nicht verwendet werden.
Zu jedem Produkt sind die Pflegehinweise zu beachten, siehe Hersteller-Website.
Sie dürfen nur Original-Ersatzteile von BESSEY verwenden.
Das Spannwerkzeug darf nicht zum Heben, Ziehen oder Anlehnen verwendet werden.
Das Spannwerkzeug darf nicht zur Sicherung von Ladung beim Transport verwendet werden.
Das Spannwerkzeug darf nur von Hand ohne zusätzliche Hilfsmittel gespannt werden.
Das Spannwerkzeug darf nicht für den dauerhaften Einbau verwendet werden.
Überprüfen Sie regelmäßig die Funktion der Endsicherung bei Zwingen.
